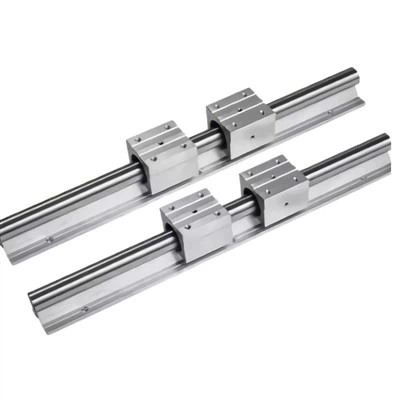

SBR 20 lineaire rail

De SBR 20 lineaire rail is een zeer nauwkeurige lineaire bewegingscomponent met een hoge rigiditeit die is ontworpen voor automatiseringsapparatuur, CNC-machines, 3D-printers en industriële robots. Het combineren van koolstofstalen rails met aluminiumlegeringsschuifregelaars en precisiekogellagers, levert het lage wrijving en lineaire bewegingen met een hoge snelheid.

1. Zeer nauwkeurige bewegingscontrole

Met behulp van koud getrokken vorming en precisie slijpen, is de railweerheid kleiner dan of gelijk aan 0. 0 5mm\/300mm. De vierpunts contactbalstructuur van contact met vier punten verdeelt gelijkmatig multidirectionele belastingen, waardoor de operationele gier wordt geminimaliseerd. Een optionele lichtvoorlaadconfiguratie past de kogelvrijheden aan om ± 0,005 mm herhaalbaarheid te bereiken, ideaal voor hoogcisietoepassingen zoals precisie-assemblage en optische inspectie.

2. Robuust laadvermogen en stabiliteit

Met een dynamische belasting van 882N en statische belasting van 1370N per schuifregelaar ondersteunt het multi-slider- of dual-rail-installaties voor lineaire laaduitbreiding. De versterkte rail-dwarsdoorsnede en de stijve schuifstructuur onderdrukken elastische vervorming tijdens hoge snelheidsbeweging, waardoor een temperatuurstijging klein is dan of gelijk aan 15 graden onder 80% belasting voor langdurig zwaar gebruik.

3. Lage wrijving en verlengde levensduur

Het innovatieve balcirculatiesysteem vermindert wrijving tot {{0}}}. 002-0. 003-80% lager dan traditionele schuifgidsen. A 0. 02-0. 03mm verchroomde railoppervlak passeert 500- uur zoutspray testen op corrosieweerstand. Geselecteerde schuifregelaars met ingebouwde olieveelreservoirs maken een onderhoudsvrije werking van 300 km mogelijk, gekoppeld aan brede temperatuurvet (-20 graad ~ +80 graad) voor harde omgevingen.

4. Modulaire en eenvoudige installatie

Gestandaardiseerde M5 -montagegaten (50 mm toonhoogte) en positioneringsgroeven zijn compatibel met populaire schuifregelaars zoals SBR20UU\/LUU, waardoor de installatie binnen 30 minuten mogelijk is. Rails kunnen worden aangepast in stappen van 50 mm (100-6000 mm) zonder secundaire verwerking. Afneembare eindkappen en load-compatibele smeerpoorten vereenvoudigen onderhoud en verlagen downtime-kosten.

De technische specificaties van de SBR 20 lineaire rail vervaardigd door Lishui Hengyuan Bearing Manufacturing Co., Ltd.

Automatisering in de industrie

Numerieke bedieningsmachine tool

Medisch apparaat en instrumenten

verpakkingsmachines

• Laadberekening: kies de schuifhoeveelheid op basis van apparatuurgewicht en bewegingsfrequentie.
• Aangepaste lengte: standaard raillengte 1000 mm, aanpasbaar van 50-3000 mm.
• Stofbescherming: optionele stofdeksels of afdichtingen verbeteren de weerstand van de verontreiniging.

1. Reinig het oppervlak: verwijder stof en olie om strak rail-tot-machine contact te garanderen.
2. Rails repareren: draai de schroeven achtereenvolgens vast met een momentsleutel (8-10 n · m aanbevolen).
3. Installeer schuifregelaars: schuif de blokken voorzichtig op rails en controleer een soepele beweging.
4. Parallellisme aanpassen: gebruik een meetkistindicator om rails uit te lijnen (minder dan of gelijk aan 0. 05mm afwijking).

Certificeringen: ISO 9001: 2015 gecertificeerd, CE -compatibel.

Productie: Duitse geïmporteerde slijpmachines zorgen voor een strikte precisiecontrole.

Beschikbaarheid van de voorraad: 5000m rails en 2000 schuifregelaars op voorraad voor dringende bestellingen.
